中文ZRH-H(X)系列
手持型智能传感器拧紧工具
一体式纯金属螺纹锁紧式航空插头，提供更高的稳定性及使用寿命保障
连接稳定，更换便捷
单击正反转切换，支持功能自定义
支持全面的功能：正反转状态提示、拧紧结果提示，任务链状态提示，且支持用户在软件端进行功能自定义编程启停压板
下压启动时，用户可在软件自定义下压力的大小（1-200N）
航空铝合金外壳，强度高、重量轻，自带拧紧防滑竖纹
可选配单扭矩传感器或扭矩及装配复合力传感器
工具夹持安装，底座自带外螺纹，可与一体式吸钉模组快速集成
上推即快换，内置弹簧缓冲，更安全更稳定
所有机型均支持标准批头，经济、便捷易获得
可实时检测真实的力输出，实现力的闭环控制（而非电流式工具的非闭环估算力输出）
可支持拧紧扭矩及装配压力两个维度力检测
可提供 0.05~20.0 N.m 扭矩输出
可提供 0~1000 rpm 任意调速
当量程精度可稳定控制在±3%，CMK≥1.67(±5% 6-Sigma)
使用高能量密度的空心杯无刷电机提供更高性能输出
微扭工具本体重量＜310 g
与控制器及线缆的整套系统的接地电阻＜4Ω
更舒适的握感，具有更好的作业体验
空心杯无刷电机，噪音低< 70dB (A)
工具自带三色灯环，不同结果及状态，提供不同的灯光颜色提示
同一工位使用多把工具，工具间可相互通讯，实现扭矩及顺序防错
工具支持压板启动及下压启动，下压启动时用户可自定义启动压力大小（1-200N）
产品已获得欧盟CE及美国FCC认证
|

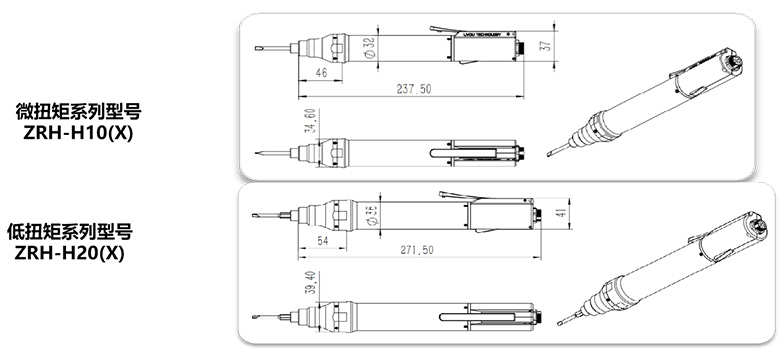

微扭矩系列型号 ZRH-H10(X) |
扭矩范围 |
转速 |
压力范围 |
长度 |
重量 |
批头类型 |
|||||||
|
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
mm |
g |
||
|
Kgf,cm |
Kgf,cm |
N.m |
N.m |
in/lb |
In/lb |
rpm |
rpm |
N |
N |
||||
|
ZRH-H10(A) |
4.08 |
0.51 |
0.40 |
0.05 |
3.54 |
0.44 |
1800 |
20 |
100 |
0 |
238 |
305±10 |
双耳/尾缺 |
|
ZRH-H10(B) |
6.12 |
1.02 |
0.60 |
0.10 |
5.32 |
0.89 |
1200 |
20 |
100 |
0 |
238 |
305±10 |
|
|
ZRH-H10(C) |
10.20 |
2.04 |
1.00 |
0.20 |
8.86 |
1.77 |
600 |
20 |
100 |
0 |
238 |
305±10 |
双耳 |
|
低扭矩系列型号 ZRH-H20(X) |
扭矩范围 |
转速 |
压力范围 |
长度 |
重量 |
批头类型 |
|||||||
|
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
MAX |
MIN |
mm |
g |
||
|
Kgf,cm |
Kgf,cm |
N.m |
N.m |
in/lb |
In/lb |
rpm |
rpm |
N |
N |
||||
|
ZRH-H20(D) |
23.45 |
3.06 |
2.30 |
0.30 |
20.36 |
2.66 |
1000 |
20 |
200 |
0 |
272 |
610±10 |
HEX 1/4” |
|
ZRH-H20(E) |
40.80 |
5.10 |
4.00 |
0.50 |
35.44 |
4.43 |
900 |
20 |
200 |
0 |
272 |
610±10 |
HEX 1/4” |
|
ZRH-H20(F) |
71.40 |
10.20 |
7.00 |
1.00 |
62.02 |
8.86 |
500 |
20 |
200 |
0 |
272 |
610±10 |
HEX 1/4” |
|
ZRH-H20(G) |
102.00 |
30.60 |
10.00 |
3.00 |
88.60 |
26.58 |
300 |
20 |
200 |
0 |
272 |
635±10 |
HEX 1/4” |
|
ZRH-H20(H) |
122.40 |
30.60 |
12.00 |
3.00 |
106.32 |
26.58 |
550 |
20 |
200 |
0 |
292 |
750±10 |
HEX 1/4” |
|
ZRH-H20(I) |
56.10 |
10.20 |
5.50 |
1.00 |
48.73 |
8.86 |
600 |
20 |
200 |
0 |
272 |
650±10 |
HEX 1/4” |
|
ZRH-H20(K) |
153.00 |
51.00 |
15.00 |
5.00 |
132.90 |
44.30 |
220 |
20 |
200 |
0 |
272 |
650±10 |
HEX 1/4” |
|
ZRH-H20(M) |
204.00 |
51.00 |
20.00 |
5.00 |
177.20 |
44.30 |
280 |
20 |
200 |
0 |
292 |
750±10 |
HEX 1/4” |
